センサガスクロマトグラフセンサーガスクロマトグラフ

簡単・小型・高感度

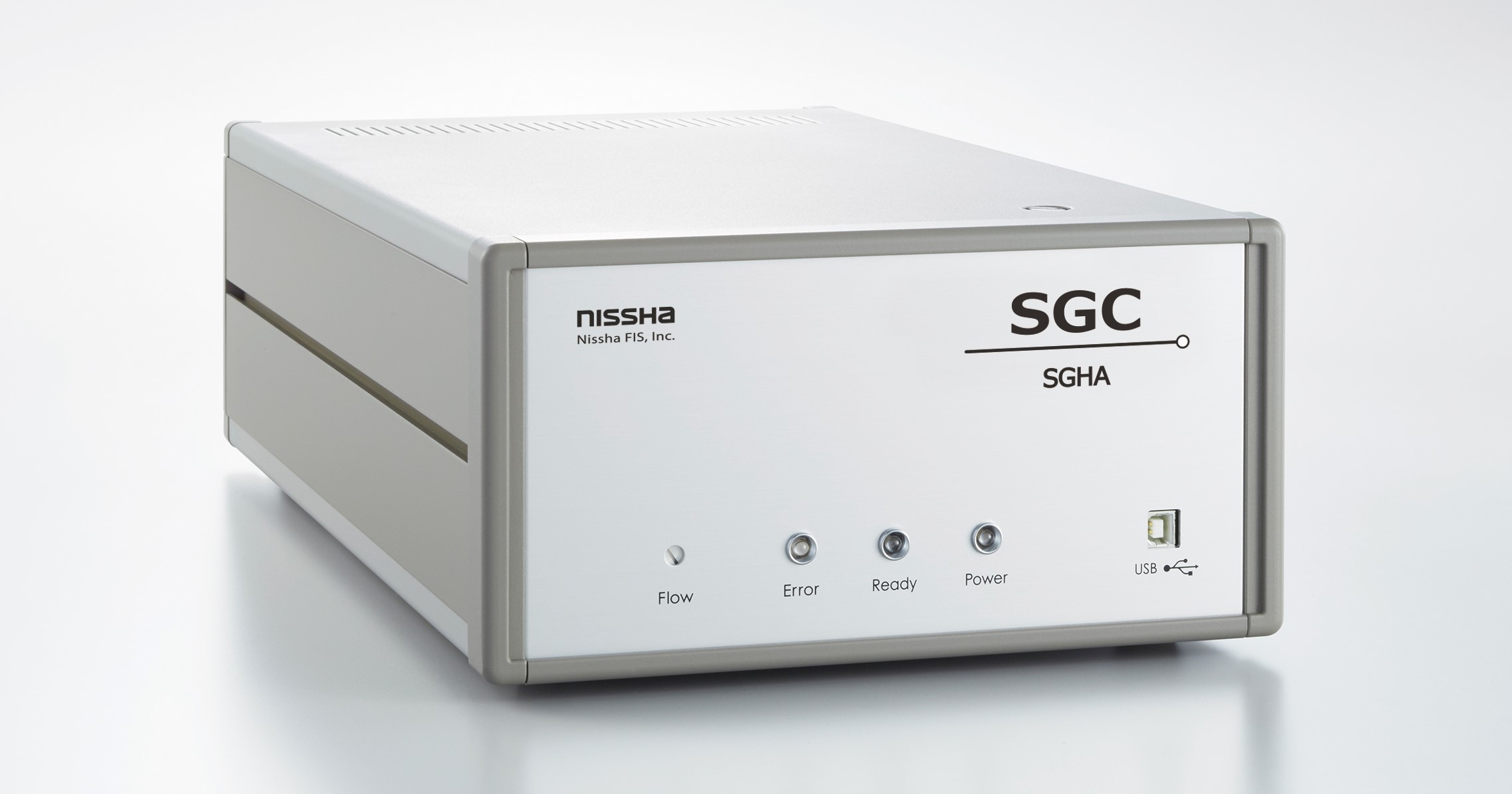

センサーガスクロマトグラフ(SGC)は、カラムにエフアイエスオリジナルショートカラムを、検知器にエフアイエス半導体ガスセンサーを採用することにより、高速分離と高感度計測を実現したガスクロマトグラフです。

簡単・小型・高感度

微量ガスを高感度計測

超高感度の半導体ガスセンサーを検出器に使用し、ppbレベルからの超高感度計測を実現しました。

簡単操作・短時間計測

ガス注入操作だけで自動的に測定を開始し、短時間(4分または8分)で測定を完了します。

キャリアガスボンベ不要

自然大気をキャリアガスとして使用しますので、高圧ボンベが不要です。
注:機種によっては高純度ボンベエアが必要となる場合があります。

小型・軽量・ポータブル

オリジナルの小型カラムなど独自の技術で小型(B4サイズ)、軽量化(5.5kg)を実現しました。持ち運びも容易で、設置場所を選びません。

連続測定(測定ガス自動注入機能) *オプション機能

測定時間又は測定回数を設定することで、自動連続測定が可能です。

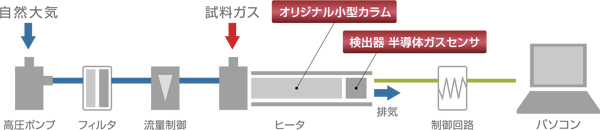

基本構成

キャリアガスに自然大気を使用し、検出器に高感度半導体ガスセンサーを用いた簡単な構成で高感度計測を実現しています。

基本構成

用途

様々な分野での微量ガス検出にご活用頂けます。

工場の環境測定工場の環境測定:
工場内外の環境対策、悪臭処理能力チェック等
廃棄物の臭気管理等廃棄物の臭気管理等:
廃棄物からの悪臭管理、近隣住人への対策等
消臭脱臭性能評価消臭脱臭性能評価:
消臭・脱臭装置(材)の性能評価・劣化評価等
食品鮮度・品質管理食品鮮度・品質管理:
食品製造工程の品質管理、食品の鮮度チェック等
研究分野の微量ガス分析研究分野の微量ガス分析:
環境・医学・微生物など研究分野の微量ガス分析

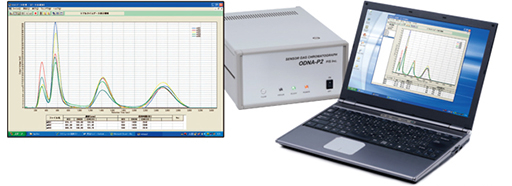

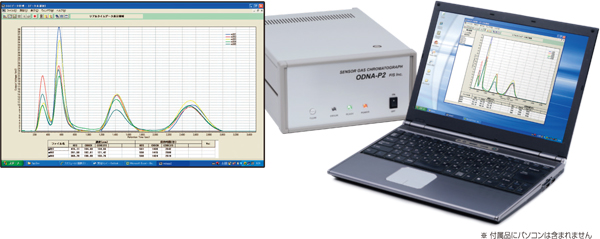

付属のソフトでパソコンにリアルタイム表示

測定結果をリアルタイムにパソコン画面に表示するソフトを標準で装備しています。クロマトチャート、ガス濃度表示、連続測定時(オプション)の経時グラフ表示等の便利な機能を備えています。*パソコンは別途ご用意下さい。

付属のソフトでパソコンにリアルタイム表示

カスタマイズ可能

御要望に応じてカスタマイズ致します。

例)
・高純度エアーボンベ仕様(測定場所の雰囲気が汚れている場合等)
・測定ガス自動注入および自動連続測定仕様(自動吸引により、連続モニター等の測定が可能)
・その他の計測対象ガス機器の開発(現行機種の測定対象ガス以外のガス測定の検討)
商品内容をムービーでご覧頂けます。

パンフレットダウンロードPDF
動画が表示されてない方はFlash Playerの最新版をインストールしてください

仕様

項目 内容
商品名 Sensor Gas Chromatograph
型式 ODSA-P2 ODNA-P2 SGHA-P2 SGEA-P2 SGVA-P2
リーフレット(PDF) ダウンロード
PDF
ダウンロード
PDF
ダウンロード
PDF
ダウンロード
PDF
ダウンロード
PDF
技術資料(PDF) ダウンロード
PDF
ダウンロード
PDF
ダウンロード
PDF
ダウンロード
PDF
ダウンロード
PDF
計測方式 半導体ガスセンサーを使用したガスクロマトグラフィー
測定対象
ガス(※1)
硫化水素
メチルメルカプタン
硫化ジメチル
アンモニア
トリメチルアミン
水素
一酸化炭素
メタン
アセトン
エタノール
アセトアルデヒド
イソプレン
トルエン
エチルベンゼン
キシレン
スチレン
測定
濃度域
硫化水素:
5~1000ppb

メチルメルカプタン:
5~1000ppb

硫化ジメチル:
5~1000ppb
アンモニア:
50~100000ppb

トリメチルアミン:
50~10000ppb
水素:
10~150000ppb
(※2)

一酸化炭素:
10~150000ppb

メタン:
1000~150000ppb
アセトン:
20~20000ppb

エタノール:
200~100000ppb

アセトアルデヒド:
5~100000ppb

イソプレン:
10~20000ppb
トルエン:
5~1000ppb

エチルベンゼン:
5~1000ppb

キシレン:
5~1000ppb

スチレン:
5~1000ppb
最小表示
分解能
0.1ppb又は0.1ppm
初期
安定化
時間
5~60分(※3)
計測時間 4分 4分(※4) 4分 8分 8分
試料ガス
注入量
(※5)
2cc 2cc 2cc 5cc 5cc
測定結果の
表示
パソコンによる測定結果の表示(※6)
測定方式 シリンジによる手動注入・自動測定開始(※7)
キャリア
ガス
ポンプで吸引・浄化した自然大気(※8) ボンベエアー
信号出力 RS232C出力(※9)
電源 AC100V
消費電力 約40VA
外形寸法
(特記部
含まず)
260(W)×135(H)×340(D)mm 260(W)×135(H)×435(D)mm
重量 約5.5kg 約6.5kg
使用環境 10~30℃、80%RH以下(結露なきこと)
保存環境 -20~60℃、20~80%RH(結露なきこと)
  • (※1) ご希望の1ガスは無償で設定し、2ガス目以上の追加は有償にて対応させて頂きます。
  • (※2) キャリアガスに水素フリー空気ボンベを使用する場合は、0.05~150ppmになります。(オプション仕様)
  • (※3) 機器の安定度により、自動的に時間調整します。
  • (※4) トリメチルアミンを選択された場合は、測定時間が8分になります。
  • (※5) 試料ガス注入量は、0.2~5ccの範囲内でカスタマイズが可能です。(精度により出来ない場合もあります)
  • (※6) 専用の測定及び測定結果解析プログラムが付属しています。
  • (※7) 連続自動注入装置付き仕様もあります。(オプション仕様)
  • (※8) キャリアガスにボンベエアを使用することも可能です。(オプション仕様)
  • (※9) USB-シリアル変換ケーブルが付属していますので、RS-232C端子がないPCの場合、USB端子でご使用いただけます。
